USB接続シャッター速度テスターの製作
トランジスタ技術2008年8月号付録の78K0 USBマイコン基板が
出てきたのでそれを使ってUSB接続シャッター速度テスターを作ってみた
(blog記事参照)。

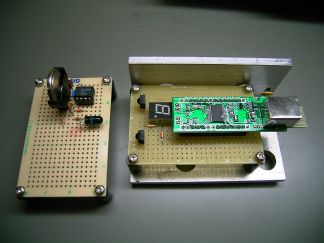

受光には赤外線リモコンの受光モジュールを使う。

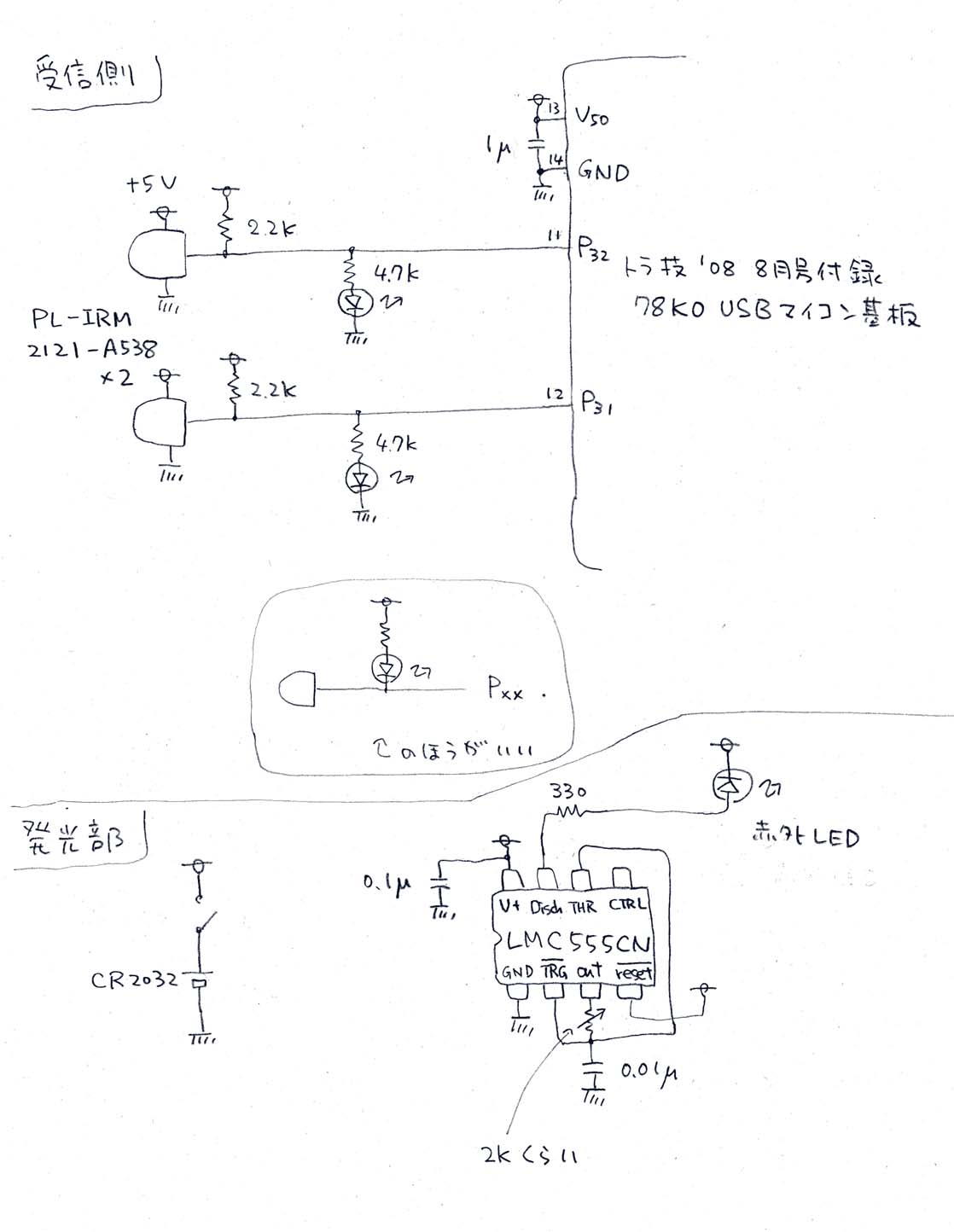

回路
受信部は赤外線リモコン受光モジュールの出力をマイコンの適当な
ポートにつないでいるだけ(あと光を受けているかすぐわかるように
つけたLEDのつなぎ方がちょっと何だが、これはそこらにころがっていた
7セグメントLEDがカソードコモンだったため)。
発光部はリモコンの変調周波数に合わせて38kHzくらいで点滅させている。
プログラム
マイコンのプログラム
純正の統合開発環境PM+ V6.30上でC言語で書く。プログラムはFlashROM
に書き込むようにしてもよかったが、どうせ使用時はUSBで端末(パソコン)
に接続されているので毎回接続時にRAMに読み込むようにした。
いずれかの検出器で光が検出されるとTM00を使って0.1ms間隔の
割り込みが発生するようになり、両方の検出器がON⇒OFFとなるか
3秒経つと計測終了。
コンパイルにはトラ技付録CD-ROMに入っている"trgbios.h"、"RamStart.asm"、
"RAMAPP.dr"が必要。
Cプログラム mspeedk.c
HEXファイル mspeedk.hex
パソコン側のプログラム
トラ技の記事の「Appendix : Windows側の通信プログラムを自作する(p119)」
のリストBのプログラムを適当に書き換えて作った。
$> mspeed #
で起動(#はCOMポートの番号・省略すると5(←私の環境では
COM5だったので))。
q,Q,e,E,x,Xのキーを押すと終了、それ以外だと測定スタート。
検出器1でのシャッター開時間、検出器2でのシャッター開時間、
検出器1から2まで先幕が走る時間、検出器1から2まで後幕が走る時間
を0.1ms単位で表示する。実行ファイルmspeed.exeと同じディレクトリに
mspeedk.hexを置いておく必要がある。
Cプログラム mspeed.c
実行ファイル mspeed.exe
